簡介：

東風四驅裝甲防雷反恐戰車的四驅系統全部國產化并非一步到位，經過1代猛士基型車、標準2代猛士裝甲車、長軸距2代猛士裝甲車近10年的發展積累而來。而這種通過引進技術、分布國產、吸收改進，到全部國產化并掌握知識產權的發展模式，已經成為包括東風特種汽車在內多家軍裝企業的生產模式。在一個較高的起點上，用更短時間研發全新裝備，已經脫離單純的購買、組裝的非可持續發展模式。

東風四驅裝甲防雷反恐戰車的四驅系統全部國產化并非一步到位，經過1代猛士基型車、標準2代猛士裝甲車、長軸距2代猛士裝甲車近10年的發展積累而來。而這種通過引進技術、分布國產、吸收改進，到全部國產化并掌握知識產權的發展模式，已經成為包括東風特種汽車在內多家軍裝企業的生產模式。在一個較高的起點上，用更短時間研發全新裝備，已經脫離單純的購買、組裝的非可持續發展模式。

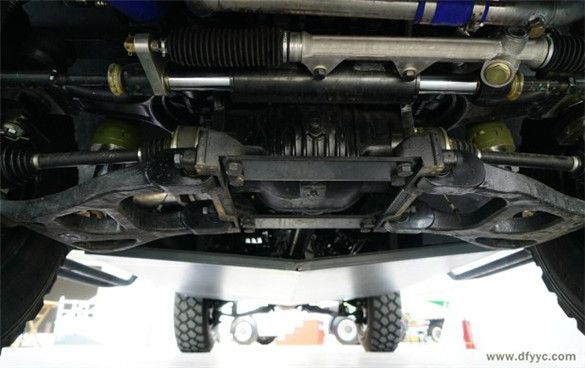

上圖是東風四驅裝甲防雷反恐戰車底盤特寫。
  前后雙A臂獨立懸架、齒條式轉向機、V型防雷車底，這些技術特征使得東風10噸防雷反恐戰車成為國內在售的較為先進的防雷安全車。

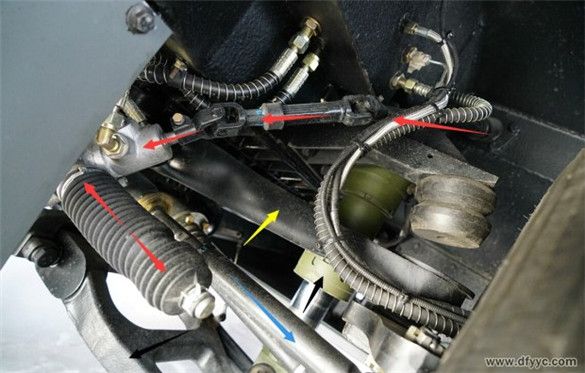

上圖是東風四驅裝甲防雷反恐戰車使用的齒條式轉向機傳動部分的特寫。
  紅色箭頭：轉向力矩傳遞線路
  藍色箭頭：左前轉向拉桿至左前轉向節
  黃色箭頭：上A型擺臂
  黑色箭頭：下A型擺臂
  紅色箭頭為車內的轉向管柱經3段萬向節傳遞至齒條式轉向機，并通過傳動比放大螺桿至驅動輪的力矩傳遞特寫。幾乎所有反恐車以及越野車都采用的是搖臂式轉向機，這種結構有助于降低越野工況下轉向驅動輪對轉向機反向作用力，但是對路感的反饋較低。而齒條式轉向機多用于乘用車以及高性能跑車。齒條結構可以輸出更精準的轉向力，但對轉向輪逆向反饋的作用力承受力較低。而東風四驅裝甲防雷反恐戰車采用齒條式轉向機，為了降低轉向驅動輪逆向反饋給轉向機較大的回饋力，通過增加一組轉向扭矩放大組件來解決，同時為整車提供更精準的轉向系統。這種技術的提升是東風商用車在特種裝備領域研發中的重大嘗試。

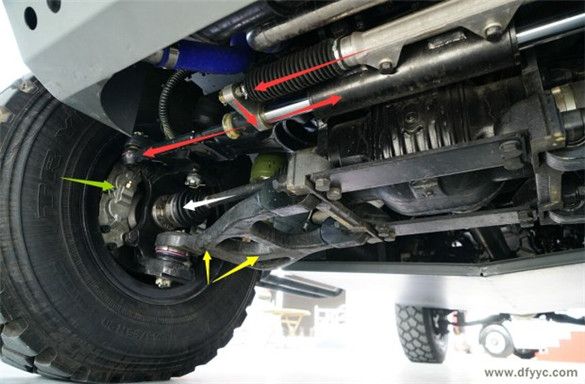

上圖是東風四驅裝甲防雷反恐戰車右前懸架特寫。
   黃色箭頭：鑄鐵制造鏤空減重的A型下擺臂
  綠色箭頭：2活塞前制動分泵
  白色箭頭：有前傳動半軸
  紅色箭頭：齒條式轉向機與轉向力矩放大組件運行軌跡

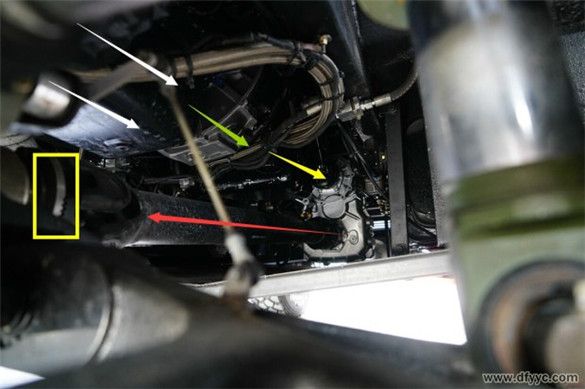

上圖是東風四驅裝甲防雷反恐戰車分動器以及前傳動軸特寫。
  東風四驅裝甲防雷反恐戰車為前置動力、實時四輪驅動設定，縱置發動機（白色箭頭）直接與變速器（綠色箭頭）剛性連接，通過中間傳動軸（黃色箭頭）至分動器，在經過前傳動軸（紅色箭頭）與后傳動軸將動力輸出至前后驅動橋。
  黃色框：前傳動軸剛性固定前驅動橋差速器的法蘭盤特寫。

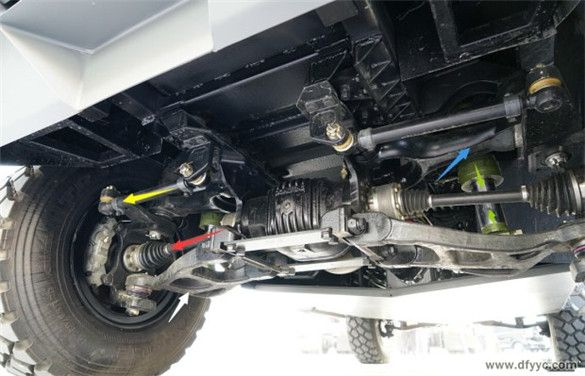

上圖是東風四驅裝甲防雷反恐戰車后懸架特寫。
  白色箭頭：可以與前下A型擺臂通用的后下A型擺臂
  藍色箭頭：可以與前上擺臂通用的后上擺臂
  黃色箭頭：后拉桿
  紅色箭頭1：后差速器至右后轉向節的右后傳動半軸
  綠色箭頭2：指示出可以調節車身高度的右后油壓減震器

  東風四驅裝甲防雷反恐戰車采用實時四驅系統，包括前后差速器以及分動器和控制系統全部國產化。帶有自動調節輪胎壓力的系統，具備5萬公里行駛無故障能力。為了提升東風四驅裝甲防雷反恐戰車通過性，加裝了中央差速鎖。
